Hackschnitzelheizung mit Schubbodenaustragung

Eigener Bericht 1.5.2004

Anlagenbeschreibung

Die automatische 220 kW-Hackschnitzelanlage mit Schubbodenförderung versorgt eine Schule und einen Kindergarten mit Wärme.

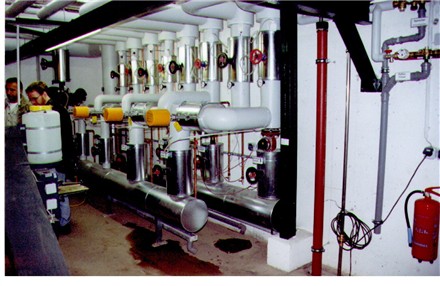

Ein Pufferspeicher dient als hydraulische Weiche. Zur Abdeckung von Spitzenlasten steht zusätzlich eine 150 kW-Ölheizkessel zur Verfügung.

Zur Bedienung und zur Eigenerzeugung der Hackschnitzel ist nur eine Arbeitskraft erforderlich.

Anlagentechnik

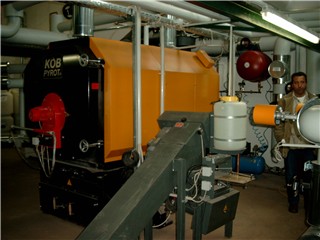

Der Biomassekessel ist mit einer neuartigen Rotationsfeuerung ausgestattet.

Funktionsprinzip:

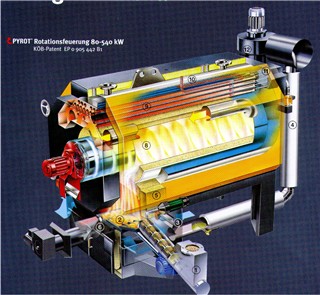

Die kontinuierliche Vergasung erfolgt unter Luftmangel. Aufsteigende Brenngase werden mittels Rotationsgebläse mit - zerstäubter und einen Drehimpuls versetzter - Sekundärluft vermischt. > Kesselschema (Quelle: KÖB)

Vorteile:

Extrem niedrige CO- und NOx-Werte, gute Ausbrandbedingungen, wenig Asche, wartungsarm.

Mit geregelter Rezigaseinrichtung wird eine schlackefreie Verbrennung mit geringsten Luftüberschuss erzielt. In Verbindung mir modulierender Leistungsregelung beträgt der Kesselwirkungsgrad > 90%.

Einsatzbereich:

80-540 kW, für Hackschnitzel, 6 mm-Pellets, Holzreste, Briketts aus Holzresten, Industriepellets.

Kesselleistung

220 kW bei 15 Gew.-% Brennstofffeuchte

ca. 184 kW bei 40 Gew.-% Brennstofffeuchte (Praxiswert)

Hackschnitzelgewinnung

Bei diesem Beispiel wird Dünnholz aus eigenem Wald gewonnen, vor Ort zerhackt und vom einem am Traktor angekoppelte Zerhacker > Bild zerkleinert und direkt in die Lagerhalle befördert.

Hackschnitzellagerung

Für die Lagerung steht eine Lagerhalle neben dem Heizhaus zur Verfügung. Hier können größere Mengen auf Vorrat gelagert und vorgetrocknet werden.

Beschickung

1. Lagereintragung

Von der Lagerhalle werden die Hackschnitzel manuell (LKW, Lader etc.) zu einem mit Förderschnecken ausgestatteten Einfüllschacht mit abgeschrägten Wänden befördert.

2. Lageraustragung

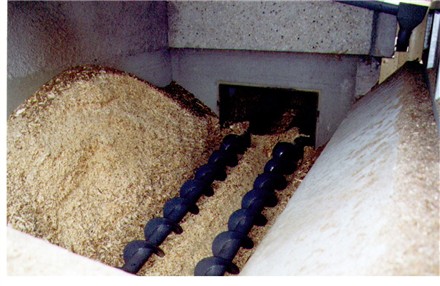

Durch die zwei Förderschnecken im Einfüllschacht gelangen die Schnitzel in dem mit einem hydraulischen Schubboden ausgestatteten Vorratsbunker,

danach über eine Zuführschnecke in den Brenner. Die Zuführschnecke dient gleichzeitig auch zur automatischen Brennstoffdosierung.

Rauchgasentstaubung

wird bei staubarmen Brennstoffen (Hackschnitzel) bei diesem Rotationsbrenner nicht benötigt.

Entaschung

Automatische Entaschung mit 60 l Aschebehälter

Jahresbrennstoffbedarf

ca. 630 Srm Nadelholzhackschnitzel oder 516 Srm Laubholzhackschnitzel,

ca. 10.000 l Heizöl (Spitzenlastabdeckung)

Fördermittel

Zuschuss von 45% durch das Thüringer Ministerium Landwirtschaft, Natur- und Umweltschutz.

Für wesentlich mehr Informationen stehen wir Ihnen mit einer persönlichen Fachberatung jederzeit gerne zur Verfügung.
